潔凈室施工及驗收規范

在電子行業的潔凈室建設和驗收中，遵循一定的規范是確保潔凈度要求得以滿足的基礎。以下是對《潔凈室施工及驗收規范》GB 50591-2010的詳細解讀和指導原則。

施工規范概述

設計基準及標準

潔凈室的建設必須依據《潔凈室施工及驗收規范》GB 50591-2010指導，該規范詳細規定了建筑結構、內飾、空氣凈化系統和消防系統等17個方面的要求，包括必須遵守的規定和驗收程序。設計過程中應參考國際標準如ISO 14644-1，并考慮特定行業的需求，例如半導體潔凈室應達到百級潔凈度標準。

材料與施工要點

選用的建筑裝飾材料應是無塵、抗腐蝕和防靜電的，例如采用不銹鋼板、環氧樹脂自流平地面和彩色鋼板吊頂。在主體結構的施工中，必須確?；炷翛]有裂痕，具有優良的平整度，并使用密封效果好的門窗以降低外界污染。

空氣凈化系統

空調系統應包括初、中、高效三級過濾器，即HEPA過濾器，并要合理規劃送風量、換氣次數以及氣流的組織方式。此外，空調系統應獨立配置，溫濕度控制精度需符合生產工藝的要求，且在正式運行前需提前24小時開啟以確保系統穩定。

電氣系統與防靜電措施

電氣系統必須滿足防爆和防靜電的相關規范，所有電纜都應穿管保護，并使用阻燃材料。此外，地面和墻面也需要安裝導靜電設施，以防止靜電積聚對敏感設備或產品造成損害。

驗收規范細節

驗收階段劃分

• 竣工驗收：由建設方組織進行，主要檢查施工質量與設計的一致性。
• 功能驗收：由第三方檢測機構執行，驗證系統運行的有效性。
• 使用驗收：在模擬實際生產環境的條件下，驗證動態狀態下的潔凈度和壓差等關鍵參數。

關鍵檢測項目

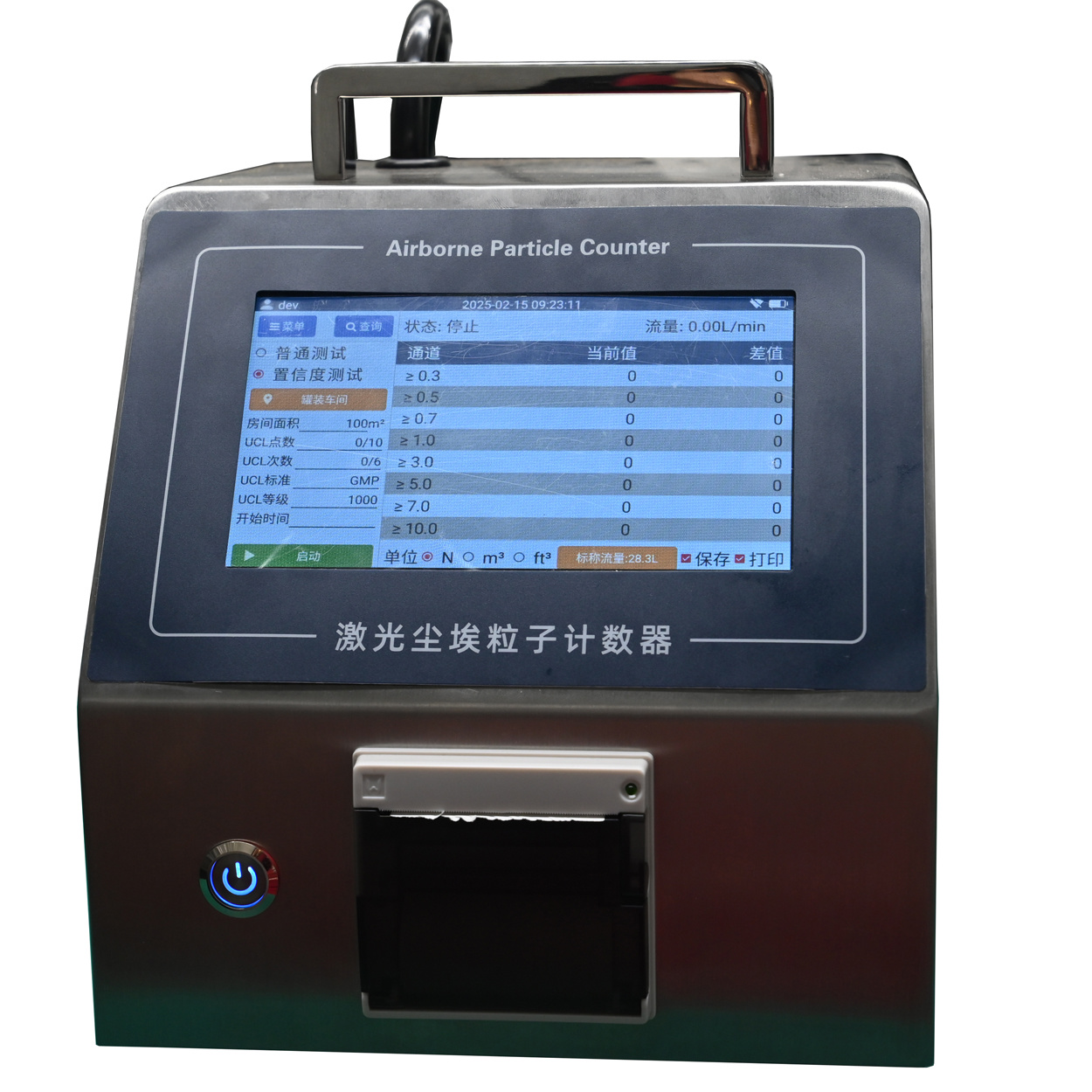

• 潔凈度檢測：使用粒子計數器測量空氣中的粒子濃度，結果應符合ISO或相應國家標準的要求。
• 壓差測試：確保潔凈區與非潔凈區之間維持適當?shù)撵o壓差，以防止污染物擴散。
• 風量與風速：在單向流潔凈室中測量平均風速，在非單向流潔凈室中計算換氣次數。

檢測條件與記錄

所有檢測設備都必須經過校準并處于有效期內。測試前，空調系統應連續運行超過24小時。驗收文檔應包括材料審批表、隱蔽工程記錄、系統調試報告等，并應予以妥善保存。

其他注意事項

在施工過程中，應加強隔離措施，如設置氣閘室和緩沖間，以避免交叉污染。同時，還應定期維護空氣過濾系統，并及時更換失效的過濾器，以保持長期的潔凈度標準。
